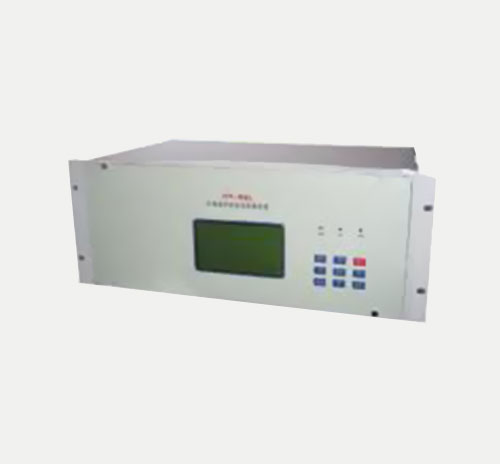

產品簡介：
本公司生產的HC系列小電流系統接地選線裝置是在當前國內市場上“小電流接地選線裝置”的基礎上加以升級改造而研制成的新型產品。當小電流接地系統發生單相接地故障時，本裝置具有自動報警并準確尋找故障線路的功能。突出地解決了裝置在惡劣環境下長期可靠運行的問題。其結構更加合理、輕便，既可用于老電廠、變電站的改造，也可用于新建電廠、變電站，直接構成綜合自動化系統。

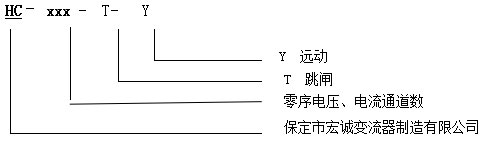

型號說明：
產品特點：
高可靠性： 采用國外高速DSP芯片(32)及CMOS工業級芯片，具有電磁屏蔽、軟硬件冗余，運行速度快、抗干擾能力強、功耗低等特點。
1.屏幕采用寬溫液晶顯示，可人機對話，操作方便。
2.質優的模數轉換器耐溫性能好、轉換速度快、測量精度高。
3.高密度、高速度采樣，一個周波內完成所有通道的數據采集。
4.零序電壓啟動，具備多種選線算法，適應不同工況。
5.具有系統接地故障、裝置故障及裝置掉電等報警功能。
6.自動識別母聯并列運行的改變，按照改變的運行方式對系統進行快速準確監控工作。
7.豐富的通訊接口： RS-232C 接口、 RS-485接 口、RS-422接口。適用于無人值班變電站或綜合自動化設備。
8.故障記錄信息可通過液晶屏顯示追憶 20次接地故障，裝置掉電后信息不丟失。
9.裝置采用插件式結構，全新模塊化電路設計，裝置投運后，基本無需現場維護。
技術指標：
1.母線段數：1～4段
2.選線回路：1～56路（帶跳閘或一對一報警時大回路為32路）
（20路 32路 44路 56路可選）
3.報警繼電器接點容量：DC30V/2A、AC220V/2A
4.跳閘接點容量：DC220V/5A
5.通訊接口：RS232、RS422、RS485
6.PT輸入額定電壓100V 功耗：≤0.5VA
7． CT輸入額定電流1A (特殊要求定貨請提前聲明)
8． 工作電源：AC220V±10% 50Hz
DC220V±10% (特殊要求定貨請提前聲明)
9．裝置功耗：≤30W；裝置重量：≤3kG
適用領域：
本裝置適用于下述條件的小電流系統接地選線及適時報警，或用于單相接地保護跳閘。
★ 中性點不接地的小接地電流系統
★ 中性點經消弧線圈或經大電阻接地的小接地電流系統
★ 電壓等級:0.38～66KV
★ 母線段數不大于四段，線路出線回路總數不大于56路系統
可廣泛用于電力系統的變電站、發電廠、水電站及石油、化工、冶金、煤炭、鐵路、建筑等大型廠礦企業的供電系統。
