產品概述：
35kV大截面電力電纜和66kV、110kV及以上電壓等級的電力電纜均為單芯電纜，電纜金屬護層一端三相互聯并接地，另一端不接地，當雷電波或內部過電壓沿電纜線芯流動時，電纜金屬護層不接地端會出現較高的沖擊過電壓，或當系統短路事故電流流經電纜線芯時，其護層不接地端也會出現很高的工頻感應過電壓。上述過電壓可能擊穿電纜外護層絕緣，造成電纜金屬護層多點接地故障，嚴重影響電力電纜正常運行甚至大幅減少電纜使用壽命。因此按照電力行業標準DL/T401-2002《高壓電力電纜選用導則》的規定須采用電纜保護層保護器以限制電力電纜金屬護層（或金屬護套）上的感應電壓和故障過電壓。通常，電纜金屬護層一端直接接地，另一端則須通過保護器接地。
性能特點：

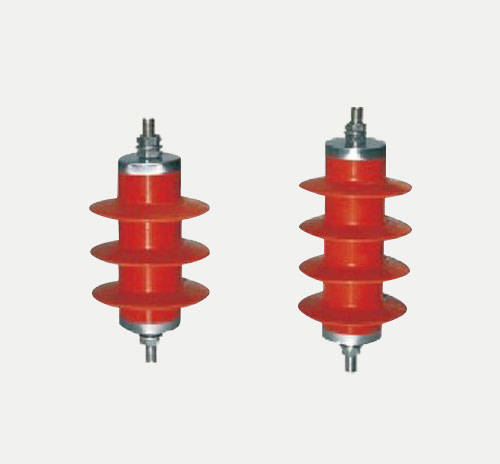

1、HC-LHQ系列電纜護層保護器是保護電纜護層的專用裝置，避免雷擊及感應過電壓對電纜護層的危害。
2、保護器接于高壓電纜護層與地之間。用M10安裝螺栓和電纜護層鏈接，保護器即投入使用。安裝時，高壓出線端端部引線拉力不應大于147N。鏈接導線的絕緣水平不應低于所保護電纜外護層絕緣水平，鏈接回路應盡可能短且接地可靠。
3、本產品不能長期吸收超出耐受能力的工頻過電壓，具體型號產品的工頻耐受能力見電氣參數表。
4、作為可選項，本品可增設動作計數器。用戶可根據需要選用，在訂貨時指明。
5、保護器投入運行1年之后，應做預防性試驗，實驗項目有。
（1）直流1mA電壓測量：
在保護器兩端施加直流電壓（直流電壓的脈動不大于±1.5%），待流過保護器電流穩定與1mA后，讀出電壓數值，此值不得小于表一中規定的直流參考電壓值；
（2）絕緣電阻實驗：
用2500扶搖表檢查保護器的絕緣電阻。其絕緣電阻值不作規定，但每次所測結果應相互接近，不應有短路，接觸不良或短路現象。

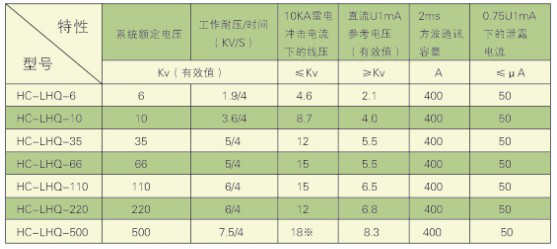

技術參數：
