產品概述：

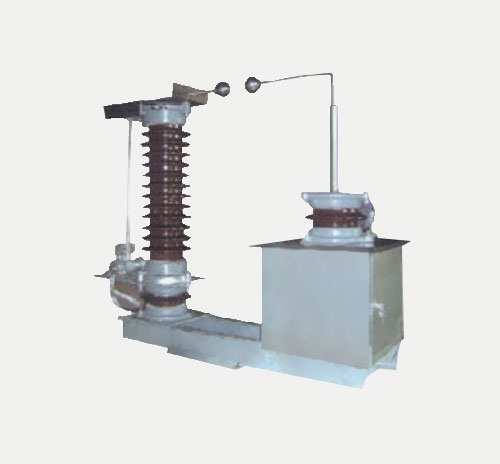

HC-500系列變壓器中性點接地保護裝置主要含有以下相關設備：中性點隔離開關、放電間隙、氧化鋅避雷器和測量放電電流的電流互感器等，為使設備布置美觀方便，可在用戶設備選型的基礎上，為用戶制作單獨的T字型活門字型支架，將中性點隔離開關、放電間隙、避雷器等中性點附件設備設計在一起，形成一套利于現場施工和安裝的變壓器中性點附件組合設備。
性能特點：
HC-500型變壓器中性點間隙接地保護裝置專用于110KV、220KV、330KV、500KV電力變壓器中性點，以實現變壓器中性點接地運行活不接地運行兩種不同的運行方式。采用棒間隙為極不均勻電場，放電電壓不穩定分散性大從而決定了其保護性能差。球間隙為均勻電場電電壓穩定，分散性小保護性能好。球間隙現場調試比較容易，用戶可根據自己地區情況現場調試；而棒間隙尖頂特別難對準，所以現場調試難度大。球間隙采用不鋼球表面鍍銀、成本高并且固定要求高，所以許多廠家為降低成本而采用棒間隙，但是并沒有考慮使用效果。
技術參數：
變壓器中性點電流互感器一般裝設在變壓器出線套管上，不包括在本裝置內。本裝置接線圖如圖4所示；
訂貨時應告知變壓器額定電壓，電流互感器變化，隔離開關額定電流、操作機構形式，氧化鋅避雷器頻定電壓等參數。當未具體指定時，將按本說明書技術數據標準配置交貨；
電流互感器二次側設0.5/10P兩個次級；供測量保護使用；不用時應將其短路；
鏈接變壓器中性點的導線截面和形式由用戶決定。
通訊協議：
適用于戶內、外；
環境溫度：不低于-40℃，不高于+55℃；相對溫度：不大于95%（25℃）；
海拔高度不超過4000m，超出4000m可根據實際情況特制；
地震烈度7度及以下地區；最大風速不超過35m/s；
電網頻率：58~62 Hz（60Hz系統）、48~52Hz（50Hz系統）；
安裝場所的空氣中不應含化學腐蝕氣體和蒸汽，無爆炸性塵埃。
外形尺寸：
請與我公司致電索要
